壓力傳感器的正確接線方法，附接線圖解

壓力傳感器是一種測量壓力的裝置，用于將物理壓力轉換為可量化的電信號。壓力傳感器廣泛應用于各種工業、自動化和儀表控制系統中，用于監測和控制液體、氣體或蒸汽等不同介質的壓力。在使用過程中，壓力傳感器需要正確接線才能正常使用，下面我們就來介紹壓力傳感器的正確接線方法。

壓力傳感器的正確接線方法：

壓力傳感器的接線方法可以根據具體的傳感器型號和接口類型而有所不同。下面是一種常見的4線式壓力傳感器的接線方法和圖解示例：

1、確定接口類型：

在開始接線之前，確認壓力傳感器的接口類型。常見的接口類型包括模擬輸出接口和數字輸出接口（如4-20mA、0-10V、RS485等）。

2、配置電源：

根據壓力傳感器的規格，提供所需的供電電源。壓力傳感器常用的供電電壓為DC 5V或DC 24V。

3、接線方法：

a. 模擬輸出接口：

連接地線：將傳感器的GND引腳連接到電源的地線（GND）上。

連接電源：將傳感器的電源（Vcc或+）引腳連接到電源的正極（+）上。

連接輸出信號：將傳感器的輸出（OUT）引腳連接到接收設備（如PLC、數據采集器等）的輸入端。

b. 數字輸出接口：

連接地線：將傳感器的GND引腳連接到電源的地線（GND）上。

連接電源：將傳感器的電源（Vcc或+）引腳連接到電源的正極（+）上。

連接輸出信號：根據具體的數字接口類型，將傳感器的輸出引腳（如A+/B+/A-/B-、TXD/RXD等）連接到相應接口設備（如PLC、AD轉換器等）的接口引腳。

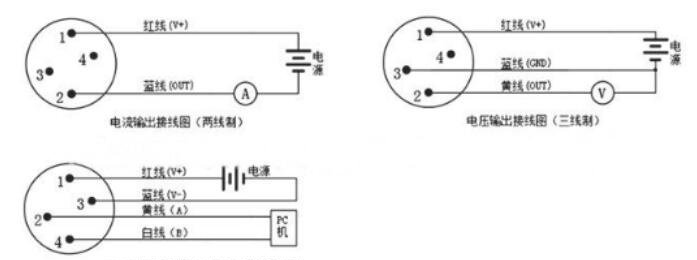

壓力傳感器接線圖解：

請注意，以上僅為一種常見的接線方法示例，具體的接線方法和圖解可能因壓力傳感器型號和接口類型而有所變化。根據你使用的具體傳感器型號和接口類型，建議參考傳感器的產品手冊和技術資料，以確保正確的接線連接和操作。
