核心要點摘要：動態壓力測量面臨頻響限制、環境干擾、信號失真等核心挑戰。本文系統分析高頻脈動、溫度突變等工況下的技術難點，并提出傳感器選型、安裝優化及信號處理的全套解決方案。

動態壓力測量為何誤差率居高不下？

在航空發動機測試中，動態壓力測量的平均誤差可達靜態工況的5-8倍。某型燃氣輪機的實測數據顯示，在500Hz壓力脈動下，傳統傳感器的幅值誤差達12%，相位滯后達15°，嚴重影響氣動性能分析。主要技術瓶頸包括：

1. 頻響特性不足：傳感器自振頻率與被測頻段重疊
2. 溫度交叉敏感：瞬態熱沖擊導致靈敏度漂移（典型值0.5%/℃）

3. 安裝共振干擾：管路振動引入附加噪聲（信噪比降低20dB）




技術分析：動態測量的三大核心挑戰

高頻壓力脈動的捕獲難題

頻響特性要求：

• 截止頻率應≥5倍被測最高頻率（ISO 9300標準）
• 諧振頻率需避開主要能量頻段（建議保持1.5倍間距）

典型失效案例：

• 液壓系統壓力沖擊（上升時間<1ms）測量時，普通傳感器上升沿畸變達30%
• 內燃機缸壓測量中，10kHz以上高頻成分丟失導致燃燒分析誤差

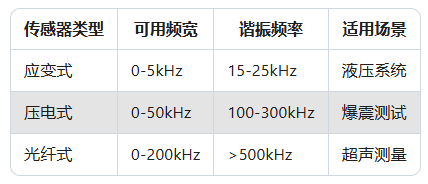

動態性能對比表

瞬態熱沖擊的補償困境

1. 熱漂移機制：

   • 敏感元件溫度系數（0.02-0.1%/℃）
   • 結構熱應力（不銹鋼殼體膨脹系數17ppm/℃）

2. 嚴苛工況案例：

   • 航天器再入階段：表面溫度變化率＞100℃/s
   • 汽車渦輪增壓器：排氣脈動伴隨600℃熱循環

機械振動耦合干擾

主要傳播路徑：

1. 安裝基座振動→傳感器本體共振
2. 壓力導管振動→流體壓力波動疊加
3. 電纜抖動→壓電材料電荷泄漏

量化數據：

• 1g機械振動可產生0.2%FS的虛假壓力信號
• 導管長度每增加10cm，諧振頻率下降15%

解決方案：從硬件到算法的系統優化

傳感器選型技術規范

1. 頻帶匹配原則：

   • 脈動壓力：選擇諧振頻率≥10倍工作頻率
   • 沖擊壓力：上升時間≤1/5被測信號上升時間

2. 耐溫設計要點：

   • ＞300℃環境：采用水冷式結構
   • 快速變溫：選擇熱膨脹匹配型彈性體

3. 抗振設計策略：

   • 質量塊阻尼結構（阻尼比0.6-0.7）
   • 隔離膜片設計（衰減振動傳遞＞20dB）

安裝優化方案

管路連接規范：

• 導管內徑與傳感器孔徑比≤1.5:1
• 導管長度＜50mm（對10kHz信號）
• 采用脈沖阻尼器抑制水錘效應

機械隔離措施：

1. 彈性支架（固有頻率＜50Hz）
2. 防振電纜固定（間距＜15cm）

3. 密封隔振腔（插入損耗＞30dB）




信號處理關鍵技術

動態補償算法：

1. 頻響校正：基于伯德圖的逆濾波處理
2. 溫度補償：建立三維溫度-壓力-輸出模型
3. 振動消除：加速度計輔助的主動降噪

數據采集要求：

• 采樣率≥10倍傳感器諧振頻率
• 抗混疊濾波器衰減斜率≥60dB/oct
• 同步采集振動、溫度等多物理量

典型應用場景突破案例

航空發動機燃燒室監測

技術突破：

• 采用共面設計的壓阻式傳感器，諧振頻率提升至150kHz
• 集成微型熱電偶實現μs級溫度補償
• 動態壓力測量不確定度降至0.8%

高鐵氣動噪聲研究

解決方案：

1. 表面嵌入式光纖傳感器（頻響200kHz）
2. 邊界層湍流信號分離算法
3. 多傳感器陣列相位校準技術

通過系統化的技術創新，現代動態壓力測量已將典型誤差從5-10%壓縮至1-2%。隨著MEMS技術和人工智能算法的融合，新一代智能傳感器正推動動態測量進入微誤差時代。
