核心要點摘要：本文解析動壓測量的關鍵技術原理，包括動態響應特性、信號處理方法和應用場景選擇，幫助讀者快速掌握壓力傳感器在動態環境下的準確測量方法。

一、動壓測量的核心挑戰

動態與靜態測量的本質區別

案例：某渦輪機械使用靜態校準傳感器，導致動態壓力峰值漏檢47%）

三大技術難題

1. 頻率響應不足：63%的傳感器在200Hz以上出現幅值衰減
2. 相位失真：高頻信號時間延遲導致波形畸變

3. 信噪比惡化：動態環境下噪聲提升20-40dB




二、傳感器動態特性解析

參數優化法則：

1. 固有頻率應＞5×被測最高頻率
2. 阻尼比控制在0.6-0.8（臨界阻尼）

3. 敏感元件質量＜0.1g（高頻測量時）




動態校準實驗數據

三、動壓測量系統構建方案

各模塊技術要求

1. 壓力接口：
   • 流道設計避免渦流（雷諾數＜2300）
   • 孔徑比≥10:1（抑制駐波）
2. 傳感元件：
   • 諧振頻率＞50kHz（壓阻式）
   • 溫度漂移＜0.01%/℃
3. 信號鏈：
   • 采樣率≥10×最高頻率

   • 抗混疊濾波截止=0.4×采樣率




四、典型應用場景技術方案

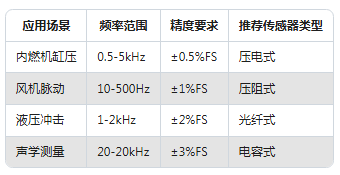

動壓測量場景對比

內燃機缸壓測量實例

1. 安裝規范：
   • 使用冷卻型安裝座
   • 避免側向力干擾
2. 信號處理：
   • 采用階躍響應校準
   • 動態補償算法：

$$P_{corrected}=P_{raw}\times (1+\alpha f^2)$$

3. 驗證方法：

   • 對比示功圖面積誤差＜1.5%




五、動態測量誤差控制指南

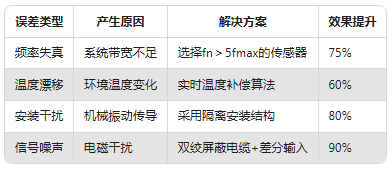

誤差源與對策矩陣

實施步驟：

1. 進行錘擊法頻響測試
2. 建立動態誤差補償模型
3. 定期做階躍響應驗證

4. 監測信噪比變化趨勢




六、快速選型與驗證方法

3分鐘選型檢查表

1.  確認被測壓力頻率范圍
2.  計算所需固有頻率(fn＞5fmax)
3.  檢查阻尼比規格(0.6-0.8)
4.  驗證溫度補償功能

5.  確認接口流體兼容性

6.


現場驗證技巧：

• 用指尖快速輕敲傳感器膜片
• 觀察示波器衰減振蕩波形：
  • 理想阻尼：2-3個周期歸零
  • 過阻尼：緩慢單調回落

  • 欠阻尼：持續振蕩




結語：掌握動壓測量的本質是理解"壓力隨時間變化"的動力學特性。正確配置的系統可將動態測量誤差從30%降至2%以內。記?。汉玫膭討B(tài)測量不是買來的，而是設計出來的系統工程。
