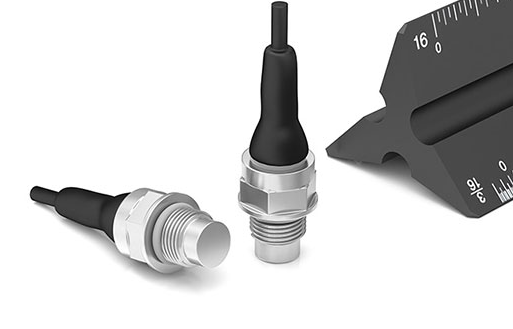

小型壓力傳感器在醫療設備中的安裝與調試技巧

小型壓力傳感器在醫療設備中承擔著精準監測血壓、血流動力學參數等關鍵任務，其安裝與調試質量直接影響診療安全。本文聚焦醫療場景下的安裝規范、密封處理、電氣防護等核心環節，結合典型故障案例，系統梳理從環境適配到性能驗證的全流程操作要點。

從“精準監測”到“診療安全”：藏在設備里的“壓力守門員”

在重癥監護室（ICU）里，一臺監護儀的屏幕正跳動著患者的生命數據：動脈壓、中心靜脈壓、肺動脈壓……這些數字的背后，是小型壓力傳感器在持續“站崗”。作為醫療設備中的核心感知元件，其安裝誤差超過0.5%就可能導致誤診，調試偏差超過量程2%可能引發治療風險。本文將拆解醫療場景下壓力傳感器的安裝與調試全流程，揭示那些影響設備性能的“隱形門檻”。

一、安裝前：環境適配與風險預判

1. 定位“黃金安裝點”

傳感器應安裝在流體平穩區域，避開泵體、閥門等湍流源。例如，在有創血壓監測中，傳感器與患者心臟的垂直高度差需控制在±5cm內，以減少重力對壓力傳遞的干擾。若用于體外循環設備，需確保傳感器與管路連接處無彎折，避免因局部應力導致膜片變形。

2. 防爆與防護設計

在高壓氧艙、核磁共振室等特殊環境中，需選用防爆型傳感器，并確保外殼接地電阻≤4Ω。對于可能接觸血液、藥液的場景，需采用醫用級聚碳酸酯外殼，并涂覆疏水涂層防止液體滲透。

3. 密封性驗證

使用O型圈密封時，需根據介質溫度選擇氟橡膠（耐溫-20℃~200℃）或硅橡膠（耐溫-60℃~230℃）。安裝前需用酒精擦拭接口，避免油脂殘留導致密封失效。典型案例：某醫院因未清理接口油污，導致傳感器在高壓消毒后出現泄漏，引發設備停機。

二、安裝中：精密操作與細節管控

1. 機械固定與應力釋放

采用四點固定法安裝傳感器時，需確保每個螺栓的扭矩控制在0.5N·m~1.2N·m之間。過緊會導致膜片預應力過大，過松則可能引發振動干擾。對于微型傳感器，建議使用彈性墊片緩沖機械沖擊。

2. 電氣連接與抗干擾設計

信號線需采用屏蔽雙絞線，屏蔽層單端接地。在MRI設備旁安裝時，需將傳感器與磁場源保持≥1.5m距離，避免渦流效應導致信號失真。某研究顯示，未做抗干擾處理的傳感器在MRI環境中，輸出波動可達正常值的300%。

3. 流體通路預處理

安裝前需用肝素生理鹽水沖洗管路，排盡氣泡。對于肺動脈壓監測，需在傳感器下游安裝0.2μm濾器，防止微血栓堵塞壓力接口。典型故障：某新生兒監護儀因未安裝濾器，導致傳感器在24小時內被血栓堵塞，引發數據中斷。

三、調試階段：性能驗證與誤差修正

1. 零點校準與量程標定

將傳感器置于大氣環境中，通過監護儀執行“自動調零”程序。若調零失敗，需檢查：

電源電壓是否≥12VDC

負載阻抗是否≤(供電電壓-12V)/0.02A

傳感器是否處于過壓保護狀態（如量程100mmHg的傳感器，實際壓力不得超過120mmHg）

2. 動態響應測試

使用方波發生器模擬壓力突變，觀察傳感器輸出波形。上升時間應≤10ms，過沖量≤5%。若響應遲緩，需檢查：

管路是否存在氣阻

傳感器頻率響應是否匹配設備要求（如血流動力學監測需≥100Hz）

3. 長期穩定性監測

安裝后需連續記錄72小時數據，觀察漂移量。若漂移超過量程0.5%/月，需重新標定或更換傳感器。典型案例：某透析機因傳感器漂移未及時處理，導致超濾量計算誤差達15%，引發患者水腫。

四、常見問題解答

Q1：傳感器安裝后無輸出信號怎么辦？

A：首先檢查電源極性是否接反，其次用萬用表測量供電電壓是否≥12VDC，最后確認信號線屏蔽層是否單端接地。

Q2：如何避免傳感器在高壓消毒后泄漏？

A：消毒前需用硅膠密封接口螺紋，消毒后需自然晾干24小時再安裝，避免殘留水分導致腐蝕。

Q3：傳感器數據波動大可能是什么原因？

A：可能是管路存在氣泡、傳感器頻率響應不足或電磁干擾。需依次排查流體通路、設備參數和電氣環境。

Q4：多久需要更換一次傳感器？

A：建議每2年進行一次全面檢測，若出現膜片破損、信號漂移超標或密封失效，需立即更換。

Q5：能否用普通工業傳感器替代醫用傳感器？

A：不可替代。醫用傳感器需通過生物相容性測試（如ISO 10993標準），且具備抗血液凝固、耐消毒等特性。

本文總結

小型壓力傳感器的安裝與調試是醫療設備精準運行的關鍵環節。從環境適配、密封處理到動態測試，每個步驟都需嚴格遵循操作規范。通過預判風險、控制細節、驗證性能，可最大限度降低設備故障率，為臨床診療提供可靠的數據支撐。
