無線扭矩傳感器在旋轉軸測試中的安裝技巧

核心摘要

無線扭矩傳感器在旋轉軸測試中具有無需布線、抗干擾強等優勢，但安裝不當易導致數據失真或設備損壞。本文從安裝位置選擇、聯軸器匹配、同軸度控制等關鍵環節切入，結合彈性支撐與剛性安裝的適用場景，提供可落地的安裝技巧。

旋轉軸測試的“隱形痛點”：無線扭矩傳感器為何總“掉鏈子”？

在電機性能評估、風機傳動效率監測等場景中，無線扭矩傳感器憑借實時數據傳輸、免布線干擾的優勢，逐漸成為旋轉軸測試的主流工具。然而，許多工程師在安裝后發現：傳感器輸出信號波動大、數據與理論值偏差超10%，甚至出現設備過熱報警。問題根源往往不在傳感器本身，而在于安裝環節的疏漏。

一、安裝位置：避開“干擾陷阱”是關鍵

1. 軸向力與側向力的“雙重夾擊”

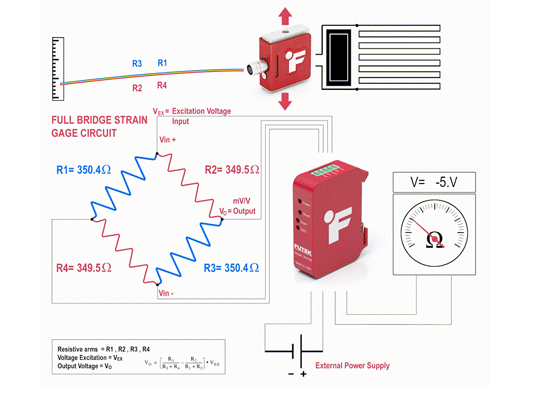

旋轉軸測試中，軸向推力或側向偏移力會通過聯軸器傳遞至傳感器，導致應變片產生非扭矩變形。例如，在風機傳動軸測試中，若傳感器安裝位置靠近齒輪箱，齒輪嚙合產生的軸向推力可能使扭矩測量值偏移15%-20%。

解決方案：選擇旋轉軸中段作為安裝點，確保傳感器兩側聯軸器長度比為1:1，通過力學平衡抵消軸向力。若必須靠近動力源，需在傳感器與聯軸器間加裝徑向軸承，將側向力導向基座。

2. 溫度與濕度的“隱形殺手”

高溫環境會加速傳感器內部應變片膠層老化，濕度超85%則可能導致電路板短路。某船舶推進軸測試案例中，因未對傳感器進行防水處理，導致濕度侵入后信號中斷。

解決方案：優先選擇環境溫度0-60℃、濕度＜85%的安裝區域。若環境惡劣，需采用IP67防護等級傳感器，并在連接處涂抹三防漆。

二、聯軸器匹配：剛性還是彈性？分場景決策

1. 剛性聯軸器的“雙刃劍”

剛性聯軸器（如膜片式）傳遞扭矩效率高，但要求動力源與負載軸線同軸度＜0.05mm。某電機測試中，因剛性聯軸器安裝偏差達0.1mm，導致傳感器輸出波動超±5%。

適用場景：低速（＜300rpm）、振動小的精密傳動系統。

2. 彈性聯軸器的“緩沖術”

彈性柱銷聯軸器可補償0.2-0.5mm的軸向/徑向偏差，但需注意彈性體老化問題。某風電齒輪箱測試中，彈性聯軸器使用2年后因橡膠硬化，導致扭矩傳遞損失達8%。

適用場景：高速（＞1000rpm）、振動頻繁的工業設備。

操作要點：

定期檢查彈性體裂紋，每1年更換一次；

安裝時預壓彈性體0.5-1mm，避免初始間隙導致沖擊。

三、同軸度控制：毫米級偏差引發“數據災難”

旋轉軸測試中，傳感器軸線與被測軸線同軸度偏差每增加0.1mm，扭矩測量誤差約提升3%。某汽車傳動軸測試中，因基座加工誤差導致同軸度偏差0.3mm，最終扭矩?cái)?shù)據偏差達9%。

控制方法：

激光對中法：使用激光對中儀調整傳感器位置，確保軸線偏差＜0.05mm；

百分表檢測法：在傳感器輸入/輸出端安裝百分表，旋轉軸一周檢測徑向跳動，調整基座直至跳動量＜0.02mm；

過渡套使用：對非標軸徑（如φ45mm軸配φ50mm傳感器），定制過渡套減少裝配間隙。

四、無線信號穩定性：避開“電磁雷區”

無線扭矩傳感器通過2.4GHz頻段傳輸數據，但電機變頻器、電焊機等設備產生的電磁干擾可能使信號丟包率超30%。某工廠測試中，因傳感器與變頻器間距僅1米，導致數據中斷頻發。

優化方案：

傳感器與強電磁源間距＞3米；

采用跳頻擴頻（FHSS）技術，自動切換無干擾信道；

接收端天線高度提升1米，避開地面反射干擾。

常見問題解答（QA）

Q1：無線扭矩傳感器能否用于高速旋轉軸（＞5000rpm）？

A：可選用帶磁環供電的無線傳感器，通過非接觸式能量傳輸避免滑環磨損，最高支持20000rpm。

Q2：安裝后數據波動大，如何快速排查？

A：按“聯軸器松動→同軸度偏差→電磁干擾→溫度超限”順序檢查，優先使用激光對中儀復核軸線。

Q3：傳感器電池續航不足怎么辦？

A：選擇低功耗設計型號（待機電流＜5mA），或加裝太陽能充電模塊，戶外場景可實現自供電。

Q4：能否改造有線傳感器為無線？

A：可加裝無線數傳模塊，但需確保模塊與傳感器輸出信號匹配（如頻率/電壓范圍一致）。

Q5：潮濕環境如何防水？

A：采用灌封工藝，將傳感器電路板完全包裹硅膠，接口處使用防水接頭（IP68等級）。

本文總結

無線扭矩傳感器的安裝是“細節決定成敗”的典型場景。從位置選擇規避干擾力，到聯軸器類型匹配轉速需求，再到同軸度控制與無線信號優化，每個環節的疏漏都可能導致數據失真。工程師需結合具體工況，在剛性安裝的精度與彈性安裝的適應性間找到平衡點，同時重視環境防護與定期維護，方能實現旋轉軸測試的“零誤差”目標。
