扭矩傳感器選型指南 靜態與動態測量型號的區分

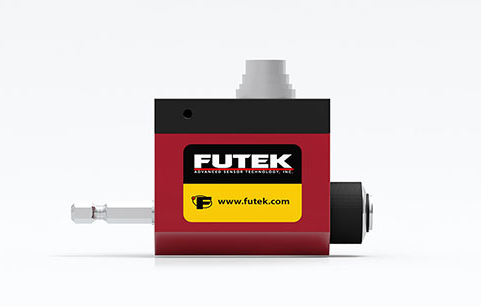

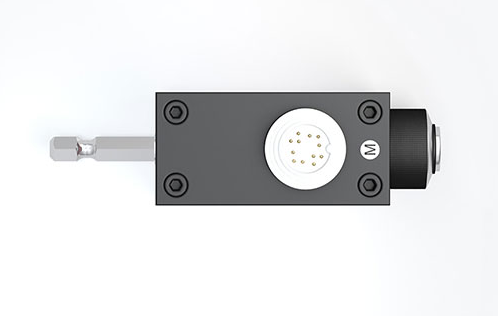

在工業制造、能源裝備、機器人等高精度動力監測領域，扭矩傳感器作為旋轉機械性能分析的核心工具，其選型直接影響測試數據的可信度。然而，工程師常因混淆靜態與動態測量場景，導致傳感器性能與實際需求錯配，引發測試誤差甚至設備故障。本文將從原理、參數、應用三個維度，系統解析兩種測量模式的選型邏輯。

一、靜態與動態扭矩測量的本質差異

1. 測量對象特性

靜態扭矩：指恒定或緩慢變化的扭矩，如設備啟停階段的穩態扭矩監測、螺栓緊固力矩校準。其信號波形平滑，變化速率低，無需高頻采樣即可捕捉完整特征。典型應用場景包括電機空載測試、機床主軸扭矩校準。

動態扭矩：涉及快速變化的扭矩波動，如發動機燃燒沖擊、傳動系統扭振分析、機器人關節瞬態力控制。其信號包含高頻振動和諧波分量，需毫秒級響應速度以捕捉瞬態峰值。典型應用場景包括變速器換擋沖擊測試、電機起動曲線分析。

2. 核心性能參數對比

靜態傳感器：以電阻應變式為主，通過測量彈性軸微變形實現扭矩轉換。其性能側重于線性度、遲滯、重復性等靜態指標，精度等級通常較高，但頻帶寬度較窄，響應時間較長。

動態傳感器：多采用電磁感應式或相位差式原理。電磁感應式通過檢測磁場變化計算扭矩，相位差式通過編碼器相位差推導扭轉角度。其性能側重于頻響特性、上升時間、抗混疊能力，可捕捉高頻動態分量，但靜態精度可能略低。

二、選型決策樹：四步鎖定適配型號

1. 明確測量目標

靜態場景：優先選擇電阻應變式傳感器，其結構簡單、成本低，適合低速重載環境。若需長期穩定性，可選配溫度補償模塊以消除環境干擾。

動態場景：需采用電磁感應式或相位差式傳感器，前者抗電磁干擾能力強，后者分辨率高。若測試頻率超過特定范圍，需選擇專用高頻型號。

2. 評估安裝條件

靜態安裝：允許較大軸向負載，法蘭連接與鍵槽連接為常見方式。需確保防旋轉結構設計，避免彈性軸因長期受力產生蠕變。

動態安裝：要求輕量化與高剛度比，柔性聯軸器可隔離軸系振動，動平衡校準避免附加質量干擾。若測試軸系存在徑向跳動，需選擇抗偏心設計型號。

3. 匹配信號處理系統

靜態信號：常規放大濾波電路即可滿足需求，模擬輸出或低速數字接口適配多數數據采集卡。若需遠程傳輸，可選配無線模塊。

動態信號：需配置抗混疊濾波器與高頻響應調理模塊，高速數字接口或光纖傳輸方案保障實時性。若測試環境存在強電磁干擾，需選擇屏蔽型傳感器。

4. 平衡成本與性能

實驗室環境：優先選擇高精度型號，精度等級不低于特定級別，確保數據可溯源性。若測試頻率低，可適當放寬頻響要求以降低成本。

工業現場：側重可靠性設計，結構簡化以降低維護成本，精度等級可放寬至特定級別。若測試環境惡劣，需選擇防護型傳感器。

三、典型應用場景解析

場景1：風電齒輪箱測試

需求：低速重載工況下同步監測穩態扭矩與振動。

方案：靜態扭矩傳感器串聯安裝于主軸，附加振動傳感器組成多參數監測系統。通過同步采樣實現數據融合分析，優化齒輪箱設計參數。

場景2：電動汽車電機測試

需求：捕捉高頻扭矩波動以優化控制算法。

方案：采用專用動態扭矩傳感器，其非接觸式設計避免滑環磨損，內置信號調理模塊直接輸出數字信號。通過高速采樣與實時分析，提升電機效率與響應速度。

四、常見誤區與避坑指南

誤區1：混淆測量模式需求，將靜態傳感器用于動態場景導致信號截?cái)唷＠?，用低頻傳感器測試高速電機扭矩，會丟失高頻振動分量。

誤區2：忽視環境因素，未對高溫、強振動工況選擇防護型傳感器。例如，在冶金設備上使用普通傳感器，會因高溫導致彈性軸蠕變。

誤區3：過度追求高指標，在低速場景選用高頻響應傳感器造成成本浪費。例如，用動態傳感器測試螺栓緊固扭矩，會增加不必要的采購成本。

五、QA問答

Q1：靜態扭矩傳感器能否用于旋轉超過360度的場景？

A：傳統靜態傳感器因信號傳輸方式限制，通常不支持連續旋轉。若需測量旋轉扭矩，應選擇動態傳感器或配備滑環的特殊設計型號，但需注意滑環磨損對信號的影響。

Q2：動態扭矩傳感器能否測量靜態扭矩？

A：技術上可行，但動態傳感器成本較高且精度指標針對動態場景優化，靜態測量時性價比低。若需同時測量靜態與動態扭矩，可選用混合型傳感器。

Q3：如何確定傳感器量程？

A：靜態測量時量程應覆蓋被測對象最大負載，并預留一定裕度；動態測量需考慮瞬態峰值，通常選擇額定扭矩兩倍以上量程以避免信號飽和。

Q4：非接觸式傳感器是否優于接觸式？

A：非接觸式傳感器無磨損、壽命長，但成本較高；接觸式傳感器結構簡單，適合低轉速、低成本場景。若測試環境存在強電磁干擾，非接觸式傳感器更具優勢。

Q5：傳感器安裝對中誤差有何影響？

A：對中偏差會導致彈性軸彎曲，引入附加扭矩誤差。動態傳感器因高頻響應特性對安裝精度要求更高，需嚴格遵循對中規范，必要時使用激光對中儀校準。

本文總結

扭矩傳感器選型需以測量場景為核心，靜態與動態模式在原理、參數、應用上存在本質差異。通過明確測量目標、評估安裝條件、匹配信號系統、平衡成本效益四步?jīng)Q策，可規避常見誤區，實現測試系統與傳感器性能的最優匹配。工程師應結合具體工況，從精度、響應速度、可靠性等維度綜合考量，確保測試數據真實反映設備運行狀態。
