超音速隧道壓力

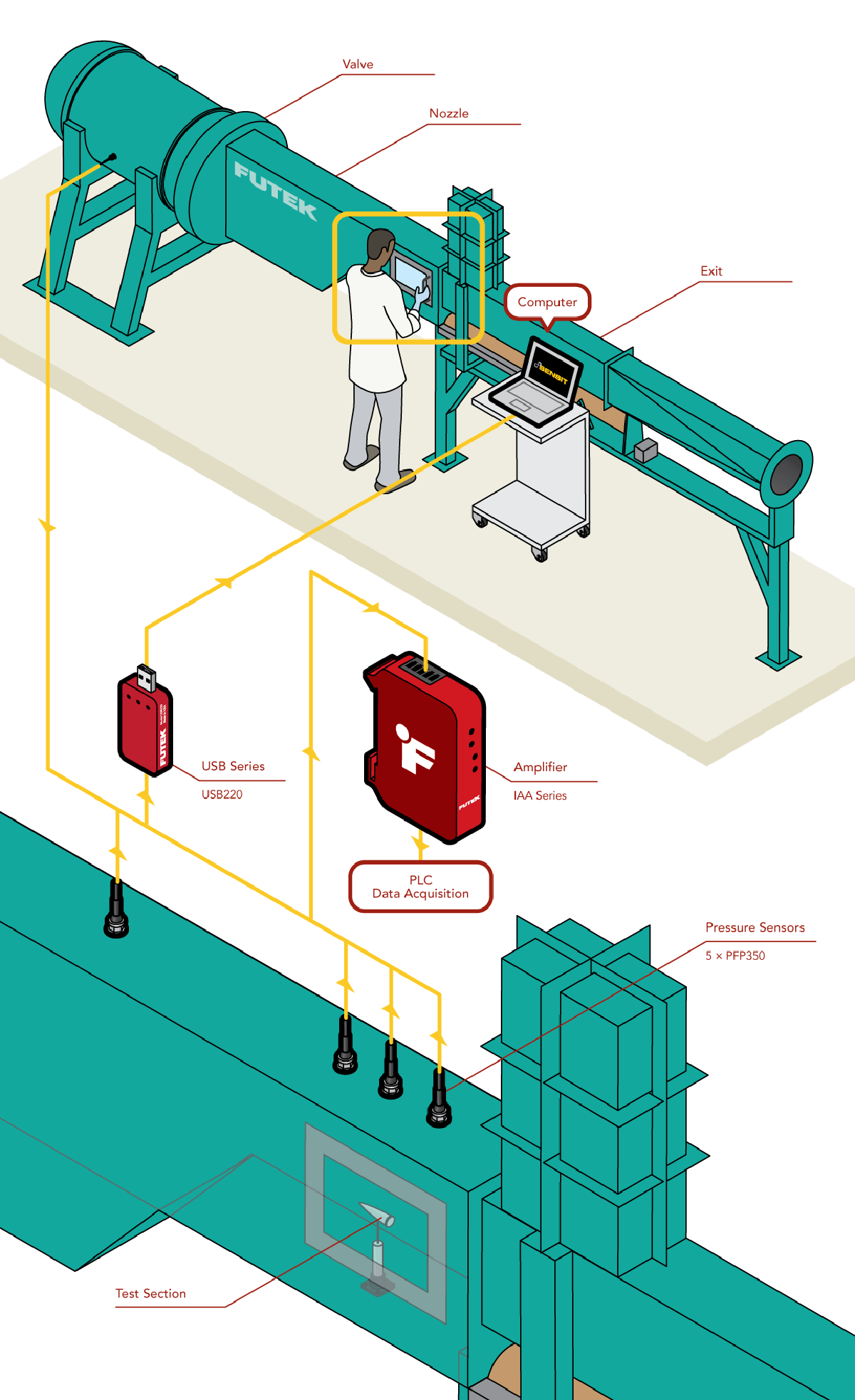

1、PFT510壓力傳感器安裝在風洞中的臨界點。在本例中，傳感器安裝在壓力箱、喉管和測試區域的三個位置上。

2、當隧道運行時，壓力傳感器在隧道的關鍵點采集數據。

3、傳感器具有很高的固有頻率（6-100KHz），可以響應快速變化的環境特征。

4、從傳感器輸出的信號會被高分辨率的USB220采集并被記錄在運行的PC機上。

5、利用實時數據流，SENSIT的數學通道可以計算和顯示兩個傳感器的壓差或壓力比。

6、我們的USB解決方案可以集成兼容的溫度傳感器并使壓力與溫度制圖綜合起來。

7、或者，傳感器的輸出可以用IAA系列模擬放大器放大，由第三方DAQ采集。高帶寬（50 kHz）、超低噪聲的差分放大如iaa300，能夠匹配上這些高速傳感器。

產品使用

5個PFT510平頭安裝壓力傳感器，搭配儀器儀表 (IAA 系列或 USB220)。
