扭矩傳感器怎么選 能精準測量旋轉軸扭矩嗎

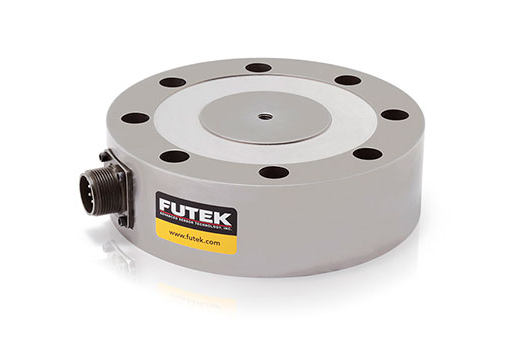

扭矩傳感器作為旋轉軸扭矩測量的核心部件，其選型直接影響測量精度。本文從扭矩類型、應用場景、安裝條件、信號傳輸方式及量程匹配等維度，解析精準選型的關鍵要素，并提供動態扭矩測量、高轉速場景等典型場景的解決方案，助力用戶實現高精度扭矩監測。

一、選型第一步：明確扭矩類型與測量場景

1. 動態扭矩 vs 靜態扭矩：測量原理的差異

動態扭矩測量需捕捉扭矩的瞬時變化，如電機啟動、制動時的扭矩波動，需選擇具備高頻響應能力的傳感器，其核心在于通過應變片電橋或相位差技術，將微小形變轉化為可測電信號。靜態扭矩測量則關注穩定狀態下的扭矩值，如擰緊螺栓時的扭矩控制，可選結構更簡單的電阻式傳感器。

2. 實驗室級精度 vs 工業級可靠性

實驗室場景對精度要求嚴苛，需選擇具備高分辨率信號處理能力的傳感器，其電橋電路設計需優化以減少熱漂移，同時采用非接觸式信號傳輸避免滑環磨損。工業現場則更注重可靠性，傳感器需具備抗振動、防塵防水等特性，結構簡化以降低故障率。

二、安裝條件：被忽視的精度殺手

1. 介入式 vs 非介入式：軸系改造的取舍

介入式傳感器需斷開軸系并插入彈性軸，雖能直接測量扭矩，但會改變傳動鏈的剛性，適用于測試臺等可控環境。非介入式傳感器通過磁電或光學原理間接測量，無需改造軸系，更適用于生產線等連續運行場景。

2. 對中誤差：毫米級偏差引發百分比級誤差

磁電式傳感器安裝時若軸線對中偏差超過允許值，彈性軸會因彎曲產生附加扭矩，導致測量值偏離真實值。例如，某風電測試平臺曾因聯軸器選型錯誤，導致傳感器測量值偏差達顯著比例，最終通過更換高精度聯軸器解決。

三、信號傳輸：高速旋轉下的數據保真

1. 接觸式傳輸?shù)木窒扌?/strong>

傳統滑環式傳輸在高速旋轉時易因摩擦發熱導致信號衰減，且需定期維護。某汽車測試實驗室發現，當傳感器與變頻器電纜平行敷設時，輸出噪聲幅值增加，數據波動率顯著上升，后通過改用非接觸式傳輸并優化布線解決。

2. 非接觸式傳輸?shù)募夹g(shù)突破

現代傳感器采用無線電遙測技術，將扭矩信號調制為高頻載波，通過旋轉軸上的發射線圈傳輸至靜止接收端，再經解調還原信號。該技術突破了轉速限制，某型號傳感器在高速旋轉場景下仍能保持信號穩定性。

四、量程匹配：動態扭矩的“安全裕度”

動態扭矩測量需預留充足量程以應對扭矩峰值。例如，電機啟動時扭矩可能達到額定值的數倍，若傳感器量程不足，彈性體可能發生塑性變形，導致永久性精度損失。典型解決方案是選擇量程為額定扭矩數倍的傳感器，確保測量值位于量程的合理區間。

本文總結

扭矩傳感器的精準選型需綜合扭矩類型、應用場景、安裝條件、信號傳輸方式及量程匹配五大維度。動態扭矩測量需高頻響應與非接觸傳輸，工業場景需強化可靠性設計，高速旋轉需突破信號傳輸瓶頸，量程匹配需預留安全裕度。通過系統性優化，可實現旋轉軸扭矩的高精度監測。

問答列表

Q1：動態扭矩測量為何需要高頻響應能力？

A：動態扭矩包含瞬時波動成分，高頻響應能力可捕捉扭矩的快速變化，避免信號失真。

Q2：非接觸式傳感器如何實現信號傳輸？

A：通過無線電遙測技術，將扭矩信號調制為高頻載波，經旋轉軸上的發射線圈傳輸至靜止接收端，再解調還原信號。

Q3：量程過大或過小對測量有何影響？

A：量程過大會導致測量分辨率降低，量程過小可能引發彈性體塑性變形，均會降低測量精度。

Q4：工業現場傳感器需具備哪些環境適應性？

A：需具備抗振動、防塵防水、耐溫變等特性，以適應復雜工況。

Q5：如何判斷傳感器安裝是否對中？

A：通過激光對中儀檢測軸線偏差，或觀察傳感器彈性軸是否因彎曲產生附加扭矩。
