動態扭矩傳感器和靜態的比 適用場景有哪些

動態扭矩傳感器與靜態扭矩傳感器在工業測量中扮演不同角色。動態傳感器以毫秒級響應捕捉扭矩瞬態變化，適用于旋轉機械實時監測；靜態傳感器則以高穩定性見長，專注于穩態扭矩測量。兩者在精度、結構、信號傳輸方式上存在本質差異，選擇時需根據應用場景的動態特性、測量環境及精度需求綜合考量。

一、動態扭矩傳感器：旋轉世界的“實時捕手”

核心原理：電磁感應與無線傳輸

動態扭矩傳感器通過測量旋轉軸上的磁場變化實現扭矩感知。當扭矩作用時，軸上的磁性元件產生形變，改變磁路磁阻，進而引發感應線圈中電動勢的變化。這一過程無需物理接觸，配合無線電遙測技術，可實現360°連續旋轉測量，徹底突破傳統滑環結構的摩擦損耗與壽命限制。

典型應用場景

動力總成測試

在發動機、電動機的研發階段，動態傳感器可實時捕捉輸出扭矩的波動曲線，為功率優化提供關鍵數據。例如，在新能源汽車電機測試中，其毫秒級響應能精準記錄加速瞬間的扭矩峰值，助力提升動力響應速度。

裝配線質量控制

擰緊機、電動扳手等設備通過動態傳感器實現扭矩閉環控制。當螺栓擰緊至預設值時，傳感器立即反饋信號停止工具動作，避免過擰或欠擰，確保裝配一致性。

新能源設備監測

風力發電機的主軸扭矩監測需應對復雜風場環境。動態傳感器可長期承受振動與溫度波動，持續輸出穩定數據，為風機健康管理提供依據。

二、靜態扭矩傳感器：穩態世界的“精準標尺”

核心原理：電阻應變與電橋轉換

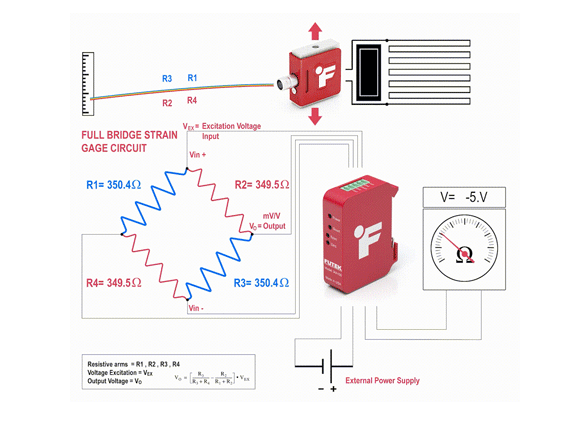

靜態傳感器基于電阻應變效應，通過粘貼在彈性體上的應變片組成惠斯通電橋。當扭矩作用時，彈性體產生微變形，導致應變片電阻變化，電橋輸出與扭矩成比例的電壓信號。其結構簡單，無需復雜信號傳輸設計，但測量時需保持軸系靜止或低速旋轉。

典型應用場景

材料力學測試

在金屬疲勞試驗中，靜態傳感器可長期加載于試樣，記錄扭矩隨循環次數的變化曲線，為材料壽命評估提供基礎數據。

醫療設備校準

手術機器人關節扭矩的標定需高精度靜態測量。傳感器通過檢測反作用力實現扭矩還原，確保機械臂操作力符合人體工程學要求。

工業擰緊設備校準

扭矩扳手、螺絲刀的定期檢定依賴靜態傳感器。其高穩定性可消除環境干擾，為工具精度提供權威認證。

三、選型關鍵：動態與靜態的邊界突破

盡管兩類傳感器分工明確，但技術發展正模糊其界限。部分靜態傳感器通過反作用力檢測技術，可間接測量電機等旋轉設備的扭矩；而動態傳感器在低轉速下也能實現靜態測量，但精度可能遜于專用設備。實際應用中，需綜合考量以下因素：

扭矩變化頻率：高頻波動選動態，穩態加載選靜態；

環境適應性：高溫、強振場景優先動態傳感器的非接觸設計；

成本效益：靜態傳感器結構簡單，維護成本更低；

安裝空間：動態傳感器因需集成無線模塊，體積通常更大。

總結

動態與靜態扭矩傳感器的選擇，本質是對測量需求與技術特性的匹配。動態傳感器以實時性與可靠性見長，適用于旋轉機械的動態監測；靜態傳感器則以高精度與穩定性為核心，服務于穩態扭矩測量。隨著技術融合，未來傳感器將向“一機多用”方向發展，但當前仍需根據具體場景精準選型，方能釋放測量數據的最大價值。

問答環節

Q1：動態扭矩傳感器能否用于靜態測量？

A：理論上可實現，但靜態測量精度可能低于專用靜態傳感器，且成本較高，不建議常規靜態場景使用。

Q2：靜態扭矩傳感器能否測量旋轉軸扭矩？

A：需通過反作用力檢測等間接方式實現，但測量時軸系需保持低速或靜止，無法捕捉動態變化。

Q3：如何判斷設備需要動態還是靜態傳感器？

A：若扭矩變化頻率高（如電機啟停）、需實時控制（如擰緊機），選動態；若扭矩穩定（如橋梁荷載）、長期監測（如材料試驗），選靜態。

Q4：動態傳感器在惡劣環境中的優勢是什么？

A：非接觸式設計避免摩擦損耗，無線傳輸消除滑環故障風險，更適合高溫、強振、腐蝕性環境。

Q5：靜態傳感器精度受哪些因素影響？

A：溫度漂移、振動干擾、應變片老化是主要誤差源，需通過溫度補償、減振設計等措施優化。
