力傳感器選型攻略：按測量類型與應用場景推薦

引言：力傳感器選型的現實挑戰

在工業自動化生產線中，一臺機械臂因力傳感器量程過小，在抓取重物時頻繁觸發過載保護；而在醫療設備測試中，某款高精度傳感器因環境濕度超標，導致數據漂移影響手術效果。這些案例揭示了一個核心問題：力傳感器選型并非“參數越高越好”，而是需要精準匹配應用場景。本文將從測量類型與應用場景雙維度，拆解選型關鍵邏輯。

一、測量類型決定技術路線：靜態力與動態力的差異化選擇

1. 靜態力測量：精度與穩定性優先

靜態力場景（如材料拉伸測試、稱重系統）對傳感器長期穩定性要求極高。應變式力傳感器憑借其電阻應變片原理，成為主流選擇：

原理：彈性體受力形變→應變片電阻變化→輸出電信號。

優勢：精度可達0.1%FS，溫漂低，抗干擾能力強。

典型應用：工業稱重系統、材料力學測試臺。

選型要點：

量程需覆蓋最大靜態力的1.2-1.5倍，避免長期過載。

優先選擇S型、柱式或輪輻式結構，確保受力均勻。

關注滯后指標（加載/卸載曲線差異），滯后過大會導致重復測量誤差。

2. 動態力測量：響應速度與頻帶寬度是關鍵

動態力場景（如沖擊測試、機器人抓取控制）需捕捉瞬時力值變化，對傳感器動態性能要求嚴苛：

壓電式傳感器：利用壓電效應，響應時間＜1ms，固有頻率＞10kHz，適合高頻沖擊測量。

電容式傳感器：通過電容變化測力，靈敏度高，但易受環境干擾。

選型要點：

頻帶寬度需覆蓋測量對象的最高頻率（如機器人抓取需＞1kHz）。

動態測試中，傳感器質量需盡可能小，避免慣性干擾。

優先選擇數字信號輸出（如RS485），減少模擬信號長距離傳輸噪聲。

二、應用場景驅動功能配置：工業、醫療與科研的差異化需求

1. 工業制造場景：可靠性與成本平衡

工業環境復雜，傳感器需兼顧性能與經濟性：

安裝方式：螺紋安裝適合小型傳感器（如M6規格），法蘭安裝用于大負載場景（如沖壓機測力）。

環境適應性：IP67防護等級可防粉塵與短時浸水，適用于汽車制造車間；高溫環境（如冶金行業）需選擇耐150℃以上型號。

典型案例：自動化裝配線中，傳感器需在0-200N量程內實現±0.5%FS精度，同時成本控制在合理范圍內。

2. 醫療設備場景：精度與生物兼容性并重

醫療領域?qū)鞲衅骶群桶踩砸髽O高：

精度需求：假體植入力測量需＜±0.1%FS，確保手術精準性。

生物兼容性：與人體接觸的傳感器需采用醫用級不銹鋼或鈦合金外殼，防止過敏反應。

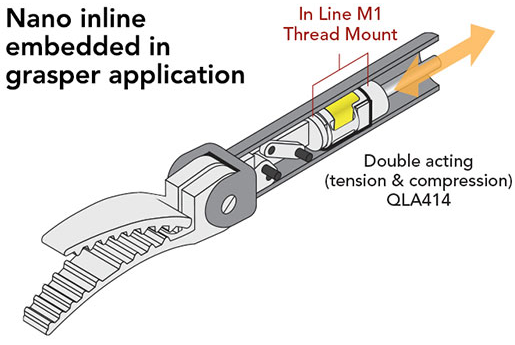

典型案例：手術機器人中，傳感器需實時反饋抓取力，避免組織損傷。

3. 科研實驗場景：高精度與多維度測量

科研場景對傳感器性能提出極致要求：

多軸力測量：六維力傳感器可同時檢測三維空間內的力與力矩，適用于機器人動力學研究。

低溫環境：冷鏈物流測力需選擇耐-40℃低溫型號，避免材料脆化。

典型案例：材料實驗室中，傳感器需在0-10N量程內實現±0.05%FS精度，捕捉微小形變。

三、選型避坑指南：5大常見誤區與解決方案

誤區1：量程越大越安全

后果：量程過大導致低力值測量信號微弱，疊加噪聲后精度下降。

解決方案：按實際最大峰值力的1.2-1.5倍選型，例如最大受力500N時選擇600-750N量程。

誤區2：忽視安裝方式匹配

后果：傳感器受力方向與安裝方式錯配，導致測量偏差。

解決方案：明確受力方向（拉力/壓力/多維力），選擇對應結構（如懸掛式用于吊鉤測力）。

誤區3：忽略環境適應性

后果：高溫導致應變片性能失效，腐蝕性環境破壞傳感器外殼。

解決方案：根據溫度、濕度、腐蝕性等級選擇防護型號（如IP68用于水下測力）。

四、常見問題解答（QA）

Q1：動態測力場景如何選擇傳感器響應時間？

A：響應時間需小于測量對象力值變化的最短周期。例如機器人抓取需＜1ms，沖擊測試需＜0.1ms。

Q2：醫療設備測力傳感器是否需要特殊認證？

A：需通過生物兼容性認證（如ISO 10993），確保與人體接觸無害。

Q3：多傳感器組網如何選擇信號類型？

A：優先選擇數字信號（如CAN、EtherCAT），抗干擾能力強，適合長距離傳輸。

Q4：高溫環境測力傳感器如何選型？

A：選擇耐高溫應變片材料（如鎳鉻合金），工作溫度范圍需覆蓋實際環境（如-20℃~150℃）。

Q5：小空間安裝如何選擇傳感器尺寸？

A：優先選擇微型傳感器（如直徑＜20mm、長度＜50mm），確保與設備預留空間匹配。

本文總結

力傳感器選型需以“應用場景需求”為核心，從測量類型（靜態/動態力）出發，結合工業、醫療、科研等場景的差異化要求，綜合考量量程、精度、信號類型、環境適應性等關鍵參數。通過科學選型與實際測試驗證，可避免因參數不匹配導致的測量誤差或設備損壞，為工業生產、醫療安全和科研創新提供可靠保障。
