扭矩傳感器信號處理 放大與濾波電路的設計要點

在工業自動化、機器人關節控制及航空發動機監測等場景中，扭矩傳感器作為機械系統與電子系統的關鍵接口，其信號處理質量直接影響測量精度。然而，傳感器輸出的微弱電信號易受電磁干擾、溫漂及電路噪聲的影響，導致信號失真。本文聚焦放大與濾波電路的設計要點，通過系統性分析信號特性、電路拓?fù)浼翱垢蓴_策略，為工程師提供可落地的技術方案。

一、信號特性與處理需求：從噪聲源到信噪比瓶頸

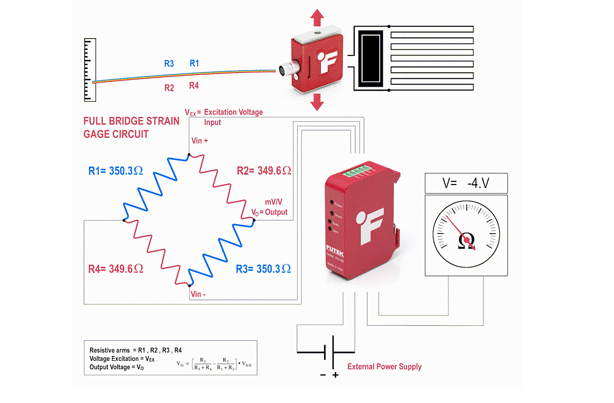

扭矩傳感器輸出的原始信號通常為毫伏級電壓或微安級電流，其頻譜覆蓋直流至數十千赫茲范圍。實際應用中，三類噪聲成為主要干擾源：

電磁干擾：電機啟停、電力電子設備切換產生的脈沖噪聲，頻譜覆蓋MHz級高頻段；

熱噪聲：傳感器材料與電路元件的熱運動產生的隨機噪聲，與帶寬成正比；

工頻干擾：市電頻率及其諧波（如50Hz、150Hz）通過空間耦合或電源線傳導進入信號路徑。

若未進行有效信號調理，原始信號的信噪比可能低于20dB，導致后續ADC采樣出現量化誤差甚至飽和。因此，放大與濾波電路需實現兩大核心功能：將信號幅度提升至ADC量程的70%-90%，同時將噪聲功率密度抑制至信號功率的1/10以下。

二、放大電路設計：從運放選型到反饋網絡優化

1. 運放選型準則

噪聲性能：選擇輸入電壓噪聲密度低于5nV/√Hz、電流噪聲密度低于0.5fA/√Hz的運放，例如某些低噪聲CMOS運放；

壓擺率：針對動態扭矩測量場景，需確保壓擺率大于信號最大變化率的1.5倍；

共模抑制比：在存在地環路或強共模干擾的環境中，CMRR需高于100dB。

2. 反饋網絡設計

增益分配：采用兩級放大結構，第一級實現10-50倍增益以提升信噪比，第二級實現剩余增益并驅動負載；

頻率補償：在反饋電阻旁并聯補償電容，消除運放相位裕度不足導致的振蕩風險；

零點漂移抑制：通過斬波穩零技術或自校準運放，將輸入失調電壓漂移控制在0.1μV/℃以內。

三、濾波電路設計：從拓?fù)溥x擇到參數整定

1. 濾波器類型匹配

低通濾波器：針對高頻電磁干擾，截止頻率設置為信號最高頻率的1.5-2倍，采用二階Sallen-Key結構以實現40dB/十倍頻的衰減斜率；

帶通濾波器：在動態扭矩測量中，通過中心頻率匹配信號主頻，帶寬設置為信號頻譜寬度的1.2-1.5倍；

抗混疊濾波器：在ADC前端部署，截止頻率嚴格低于采樣率的一半，防止頻譜折疊。

2. 元件參數優化

電容選型：優先使用NP0或C0G材質電容，其溫度系數低于30ppm/℃，避免濾波特性隨溫度漂移；

電阻精度：反饋電阻采用0.1%精度金屬膜電阻，確保濾波器截止頻率誤差小于5%；

布局優化：將濾波電容靠近運放輸入引腳放置，縮短走線長度以減少寄生電感。

四、抗干擾策略：從電源設計到電磁兼容

1. 電源完整性設計

線性穩壓器：在運放電源端部署低壓差線性穩壓器，將電源噪聲抑制至10μV以下；

去耦電容網絡：采用“大電容+小電容”組合，例如10μF鉭電容并聯0.1μF陶瓷電容，覆蓋從10Hz到100MHz的噪聲頻段。

2. 電磁屏蔽與接地

屏蔽層設計：在信號傳輸線外層包裹銅箔屏蔽層，接地端采用單點接地以避免地環路；

差分信號傳輸：將單端信號轉換為差分信號，通過共模抑制比消除共模干擾。

五、常見問題與解決方案

Q1：放大電路出現自激振蕩如何解決？

A1：檢查運放相位裕度，在反饋電阻旁并聯補償電容；縮短信號走線長度，避免形成寄生振蕩回路。

Q2：濾波器截止頻率偏移如何修正？

A2：重新核算電容與電阻的標稱值，考慮元件容差；使用網絡分析儀實測頻率響應，調整元件參數。

Q3：動態扭矩信號出現延遲如何優化？

A3：選用更高壓擺率的運放，縮短濾波器階數；在軟件層面采用預測濾波算法補償信號延遲。

Q4：多通道扭矩信號同步性差如何解決？

A4：采用同一時鐘源驅動多路ADC，在硬件層面部署觸發同步電路；在軟件層面實施時間戳對齊。

Q5：低溫環境下信號漂移如何抑制？

A5：選用低溫漂系數的電阻與電容，在電路中部署溫度補償電路；對傳感器進行低溫標定，建立漂移補償模型。

本文總結

扭矩傳感器信號處理的核心在于通過放大電路提升信號幅度、通過濾波電路抑制噪聲干擾，最終實現高精度扭矩測量。設計過程中需綜合考慮運放選型、反饋網絡優化、濾波器拓?fù)淦ヅ浼翱垢蓴_策略，確保系統在動態、強干擾環境下仍能保持穩定性能。工程師需通過仿真與實驗迭代，逐步優化電路參數，最終實現信號處理電路與傳感器特性的深度耦合。
