拉力傳感器測量電機扭矩解決方案

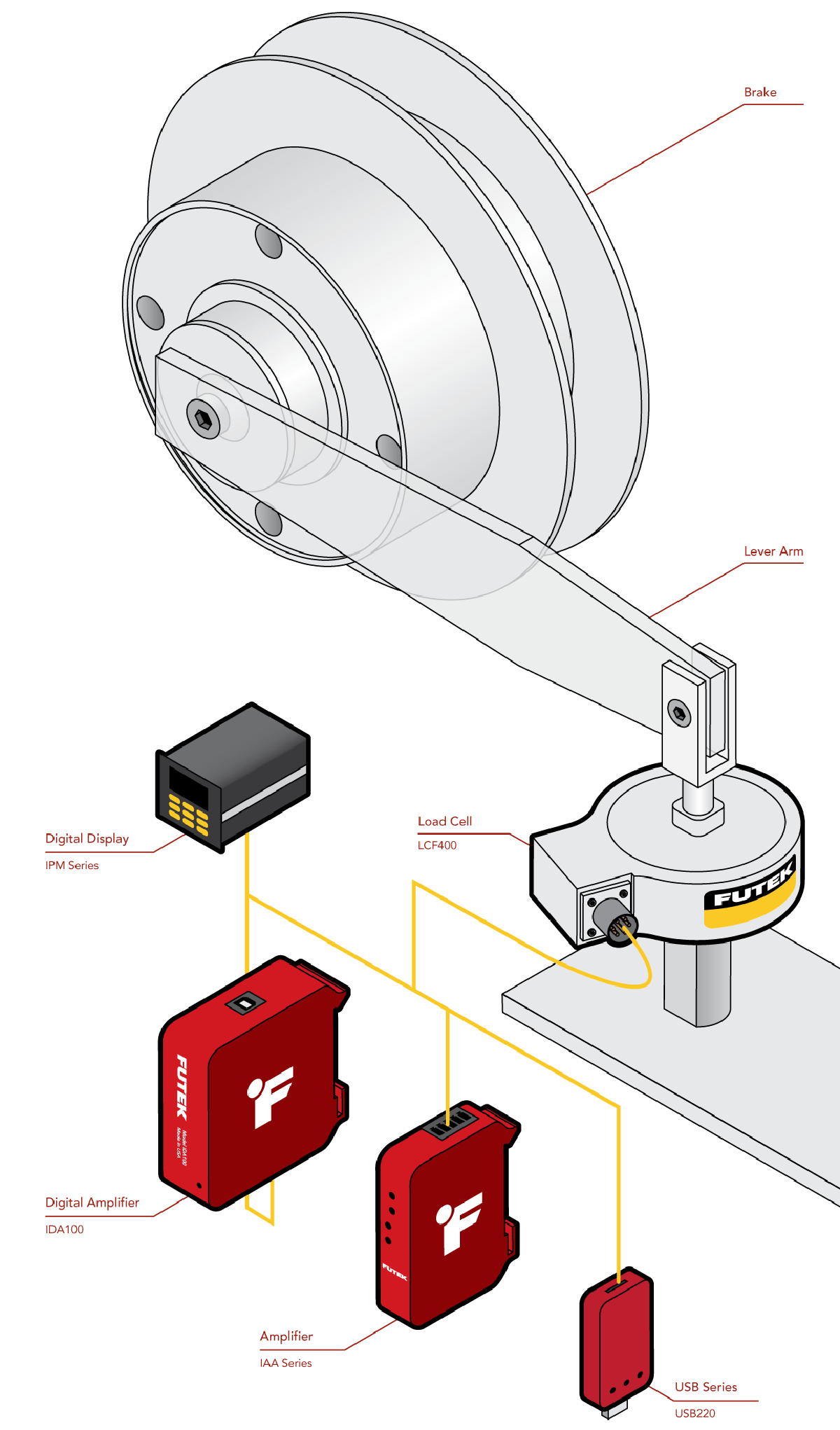

1、固定電機或制動器與旋轉軸的中心距離（力矩臂）。

2、在力矩臂的末端，安裝一個LCF400輪輻式拉壓力傳感器，以測量電機或制動器產生扭矩時通過臂產生的力。

3、LCF400力傳感器產生的信號通過IAA系列信號放大器進行放大，然后發送到DAQ，由IPM650嵌入式顯示儀表顯示，或通過USB220數據采集卡在電腦上運行SENSIT軟件輸出測量記錄。

4、LCF400力傳感器測得的任何力可以通過扭矩等于力乘以力臂的計算方法將測得的力轉換為扭矩。

5、力轉矩的轉換可以在SENSIT上使用數學功能自動實現。

6、此外，IDA100可配置數字放大器可以通過SENSIT軟件監測扭矩，同時IDA100有模擬輸出功能，可以實現電機控制/反饋。

產品使用

LCF400輪輻式拉壓力傳感器，配套儀器(USB220數據采集模塊，IPM650嵌入式顯示儀表，IDA100可配置數字放大器，或IAA系列信號放大器)。
