OEM微型電機試驗臺

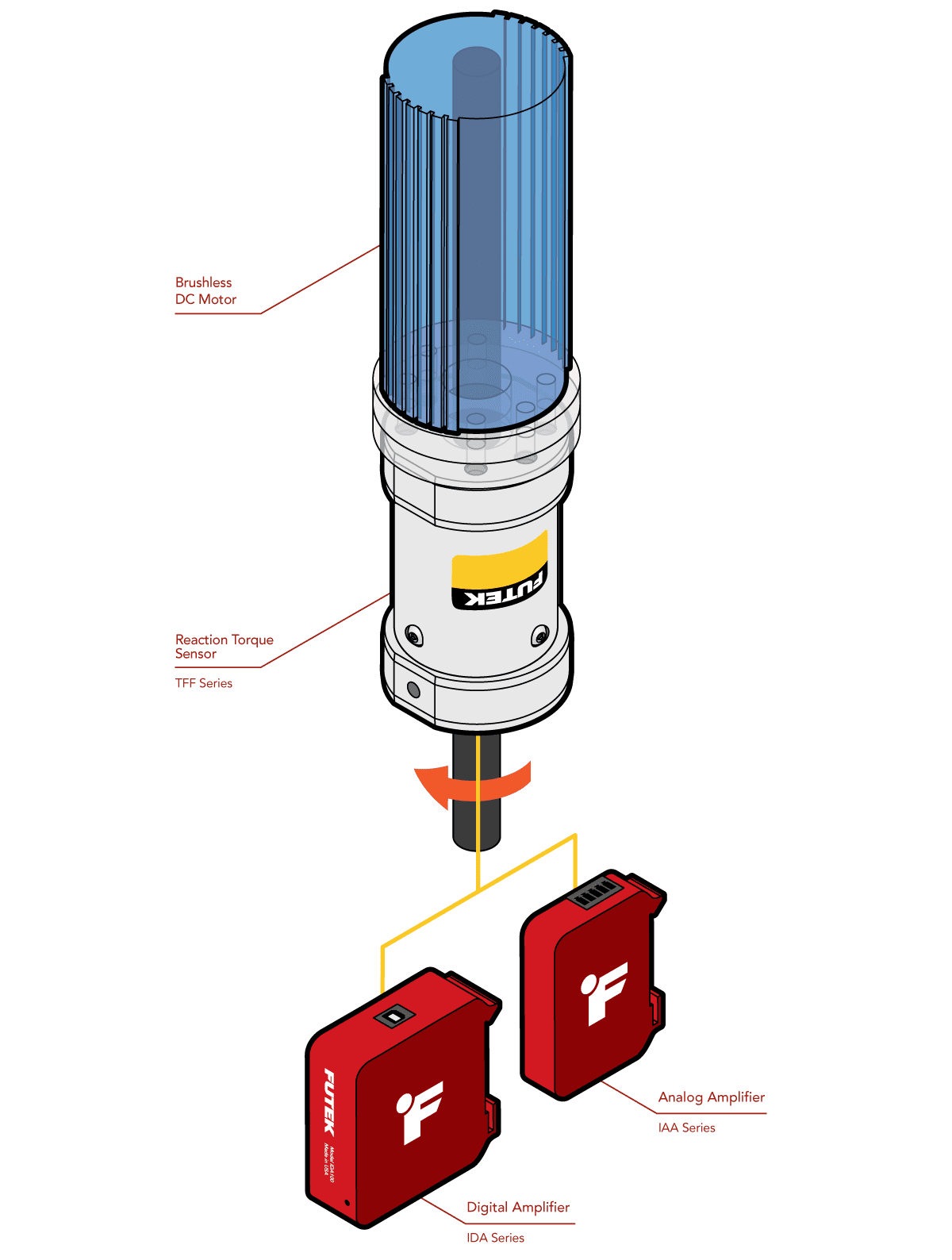

1、在本應用中，在電機上安裝了反作用力矩傳感器，電機軸通過力矩傳感器自由通過。

2、為了使扭矩傳感器達到最佳性能，如圖所示，傳感器的自由端必須固定。

3、TFF 系列測量微型電機在運行過程中產生的反作用力矩。

4、然后，這些測量信號通過 IAA 系列或IDA100 進行放大，以便與 PLC 和數據采集設備一起使用，或者通過 USB 通過IDA100 傳輸?shù)?PC 上。

5、此外，IDA100數據可以實時查看和記錄在由運營商使用 FUTEK SENSIT?測試和測量軟件上。

產品使用

一個靜態扭矩傳感器（TFF系列），搭配IAA系列模擬放大器或IDA100數字放大器。
