力傳感器工作原理大全：拉力、壓力與扭矩測量技術

在自動化生產線中，機械臂精準抓取零件的力度、風力發電機葉片的實時受力、橋梁結構的健康監測……這些場景都依賴力傳感器完成物理量到電信號的“翻譯”。但不同類型的力學量（拉力、壓力、扭矩）需要截然不同的技術路徑實現測量。本文將拆解三類核心測量技術，揭示其背后的物理原理與工程實現。

一、拉力與壓力測量：電阻應變片的“變形記”

1. 彈性體變形觸發信號鏈

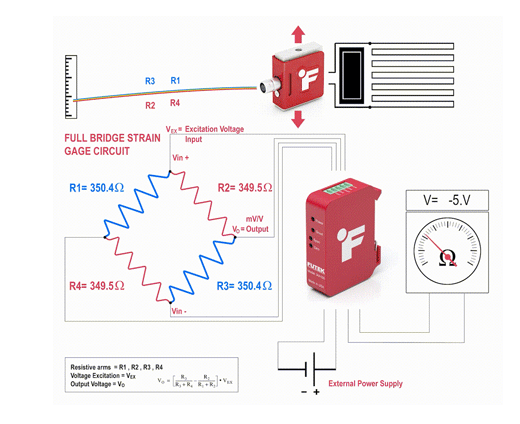

當外力作用于傳感器時，鋁合金或不銹鋼材質的彈性體首先發生形變。例如，在柱式拉力傳感器中，彈性體受拉時軸向伸長，導致表面粘貼的金屬箔應變片幾何尺寸改變，其電阻值隨之變化。這種電阻變化通過惠斯通電橋轉化為電壓信號，最終輸出與外力成線性關系的電信號。

2. 結構優化突破測量極限

為提升測量精度，工程師采用四片應變片組成全橋電路，其中兩片用于溫度補償。例如，在應變管式壓力傳感器中，圓筒形彈性體受壓變形為“腰鼓形”，使電橋失去平衡，輸出電壓與壓力嚴格對應。通過優化彈性體材料（如高強度合金鋼）和應變片布局，可實現0.01%FS的線性誤差。

二、扭矩測量：旋轉軸上的“隱形標尺”

1. 應變式扭矩傳感器的“扭轉密碼”

在傳動軸表面粘貼兩組45°方向的應變片，當軸受扭時，表面產生剪切應變。應變片電阻變化通過電橋轉換為電壓信號，經標定后直接輸出扭矩值。該技術響應速度達毫秒級，適用于發動機臺架測試等動態場景。

2. 相位差法的“非接觸革命”

對于高速旋轉軸，相位差式傳感器在軸兩端安裝齒數相同的齒輪盤。扭矩使軸產生扭轉變形，導致兩傳感器信號出現相位差。通過測量時間差，可計算出扭矩值。該技術無需接觸旋轉部件，磨損率幾乎為零，常用于汽車傳動軸監測。

三、技術融合：從單一測量到多維感知

1. 六維力傳感器的“空間解耦”

傳統傳感器僅能測量單一方向力，而六維力傳感器通過彈性體結構設計和算法解耦，可同時感知三個方向的力（Fx/Fy/Fz）和三個方向的力矩（Mx/My/Mz）。其核心在于彈性體上12個應變片的布局優化，通過矩陣運算分離各維度信號，精度可達0.1%FS。

2. 壓電與磁彈性技術的“場景適配”

壓電傳感器利用石英晶體受力產生電荷的特性，實現微牛級力的超高靈敏度測量，但僅適用于動態場景。磁彈性傳感器則通過鐵磁材料應力導致的磁導率變化，在重型機械過載保護中展現優勢。兩種技術互補，覆蓋了從納米級到千牛級的測量需求。

四、應用拓展：從工業到生活的“力控革命”

1. 工業4.0的“力控基石”

在數控機床中，力傳感器實時監測切削力，當?shù)毒吣p導致力值突變時，系統自動觸發換刀程序，避免工件報廢。在機器人協作場景中，六維力傳感器使機械臂具備“觸覺”，可安全完成精密裝配任務。

2. 醫療與消費電子的“柔性突破”

柔性力傳感器采用液態金屬或?qū)щ娋酆衔锊牧?，可貼合人體曲面測量壓力分布。在康復機器人中，該技術能精準感知患者肌肉發力，輔助制定訓練方案。消費電子領域，壓力觸控屏通過力傳感器實現三維交互，提升用戶體驗。

問答環節

Q1：力傳感器如何實現溫度補償？

A：通過在彈性體上布置溫度補償應變片，其電阻隨溫度變化但不受力影響，與測量應變片組成差動電橋，消除溫度干擾。

Q2：扭矩傳感器能否測量靜態扭矩？

A：應變式和磁彈性式傳感器可測量靜態扭矩，而相位差式僅適用于動態場景。

Q3：六維力傳感器為何需要12個應變片？

A：每個方向力/力矩需兩組應變片構成差動測量，三個方向共需六組，每組包含正交的兩個應變片，總計12個。

Q4：壓電傳感器能否用于稱重？

A：不能。壓電效應僅在力變化時產生電荷，無法測量靜態力，稱重需使用應變式或電容式傳感器。

Q5：力傳感器精度受哪些因素影響？

A：彈性體材料均勻性、應變片粘貼工藝、電橋電路噪聲、環境溫度波動均會影響測量精度。

本文總結

力傳感器通過電阻應變、壓電、相位差及磁彈性等原理，將拉力、壓力、扭矩轉化為可測量的電信號。從工業制造到醫療康復，其技術演進始終圍繞“更高精度、更廣場景、更低成本”展開。隨著六維力傳感器等新技術的突破，力學感知正從單一維度走向空間解耦，為智能制造和人機交互提供核心支撐。
