閥門扭矩測試

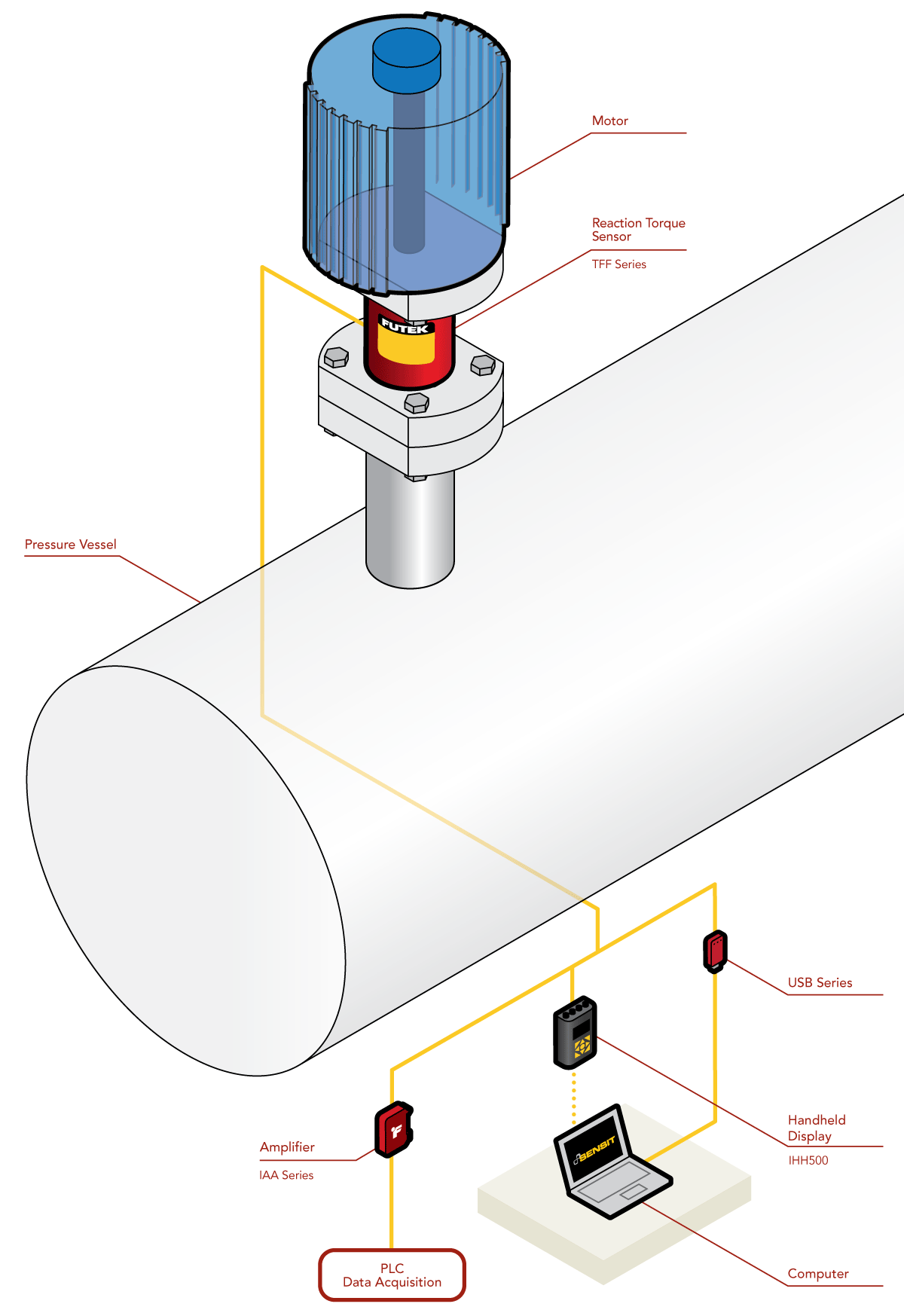

1、在本應用中，在電動閥門執行機構和閥門殼體之間安裝了一個反作用力矩傳感器。

2、閥桿自由通過，不與扭矩傳感器接觸。

3、TFF 系列靜態扭矩傳感器測量閥門執行機構操作閥門所需的扭矩。

4、然后將 TFF 系列測量數據輸出到一個數字顯示器(IHH500)，使用 FUTEK 的 USB采集方案流到 PC 機上，或者通過 IAA 系列放大器放大與plc 和數據采集設備一起使用。

5、此外,數據可以實時查看和記錄在由運營商使用 FUTEK SENSIT?測試和測量軟件上。

產品使用

FUTEK的反作用扭矩法蘭對法蘭傳感器(TFF系列)，搭配儀器(IAA系列模擬放大器、USB解決方案和IHH500手持式顯示儀表)。
