齒槽轉矩測量

什么是電動機中的齒槽轉矩？動態齒槽轉矩是某些類型的電動機在靜止或以非常低的速度旋轉時發生的一種轉矩，它是由電機中的永磁體和定子繞組之間的相互作用引起的。在電動機中，定子是容納繞組的電動機的固定部分，轉子是連接到輸出軸的電動機的旋轉部分。當電機靜止時，轉子中的磁鐵與定子繞組對齊，這種對齊會產生少量的扭矩，抵抗轉子的旋轉，該扭矩稱為動態齒槽轉矩，動態齒槽轉矩在某些應用中可能是一個問題，因?yàn)樗鼤?huì)阻礙電機的啟動或在低速時精確控制其速度。工程師可以設計出最小化動態齒槽轉矩的電機，但通常不可能完全消除它。

詳細介紹

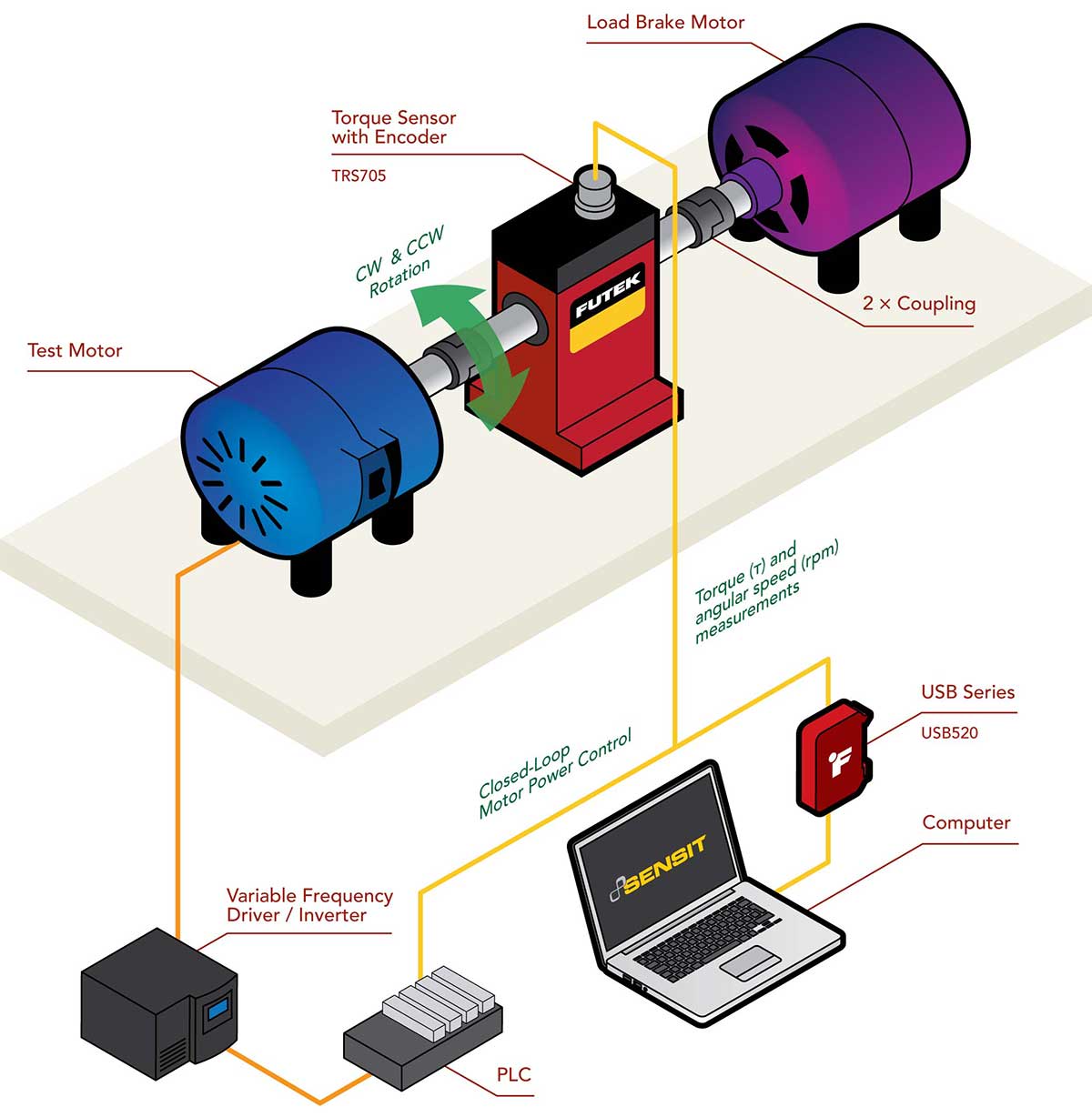

1、首先，選擇適合電機預期齒槽轉矩范圍的扭矩傳感器，選擇能夠測量應用中可能遇到的全范圍齒槽轉矩的扭矩傳感器非常重要。TRS705內置編碼器，能夠測量從 1 N.m 到 1000 N.m 的扭矩范圍。

2、安裝扭矩傳感器后，連接放大器或信號調節器以處理扭矩傳感器輸出以及編碼器信號，編碼器用于測量軸的旋轉，并為扭矩測量提供參考。

3、將信號調理器連接到能夠記錄和分析扭矩和旋轉數據的數據采集系統或其他設備，這可能涉及使用合適的接口（如 USB）將傳感器和編碼器連接到計算機或其他設備。

4、USB520 是需要測量旋轉扭矩和編碼器讀數（如角度和速度）的系統的理想信號調理器解決方案，其緊湊而堅固的設計也使USB520適合此類工業應用，USB520輸出可以與PLC / VFD解決方案集成。

5、將FUTEK的SENSIT?測試和測量軟件應用于該測試平臺，將使操作員能夠?qū)崟r(shí)圖形和數據記錄結果。
