多軸傳感器校準方法：多維度同步校準技術

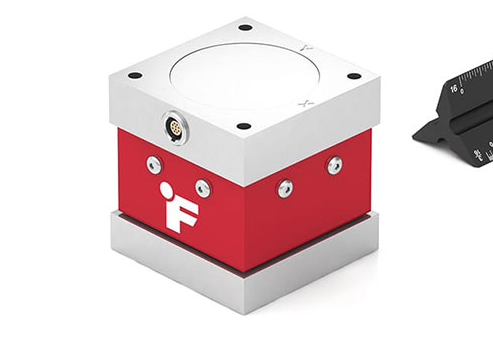

在工業機器人抓取、無人機姿態控制等復雜場景中，六軸力傳感器、九軸慣性測量單元等設備需同時捕捉空間力、角速度、磁場等多維度信息。然而，傳統單軸校準方法如同“盲人摸象”——僅修正單一維度的零偏或靈敏度誤差，卻忽視了軸間耦合、溫度漂移等系統性問題。當傳感器在高溫環境或高速運動中工作時，各軸數據交叉干擾導致的測量誤差可達15%以上，嚴重制約系統可靠性。

一、傳統校準的“阿喀琉斯之踵”

單軸校準的局限性

以三軸加速度計為例，傳統方法通過正反放置采集Z軸數據，計算零偏誤差后進行線性補償。但這種“頭痛醫頭”的方式存在兩大缺陷：其一，未考慮X/Y軸與Z軸的機械裝配誤差，導致空間矢量模長計算偏差；其二，忽略溫度對傳感器彈性體的非線性影響，在-20℃至60℃溫域內，零偏誤差可能隨溫度呈指數級變化。

動態環境的致命短板

在旋轉機械振動測試中，陀螺儀的軸間串?dāng)_誤差尤為突出。當傳感器繞X軸旋轉時，Y軸因科里奧利效應產生的交叉耦合信號可達主信號的8%，而傳統校準僅能消除靜態零偏，無法動態補償這種運動相關性誤差。

二、多維度同步校準的技術突破

六軸加載裝置：模擬真實工況

現代校準系統采用六自由度并聯機構，通過伺服電機同步施加拉、壓、彎、扭等復合載荷。例如，在模擬機械臂抓取動作時，裝置可同時對傳感器施加Z軸100N壓力、X軸20N·m扭矩以及Y軸5°/s角速度，精準復現實際工況中的多維耦合效應。

數學建模：解耦六維誤差

通過采集數百組多維載荷下的傳感器輸出數據，利用最小二乘法建立誤差修正矩陣。該矩陣包含零偏、靈敏度、非正交性等18項參數，可將原始數據映射至理想坐標系。以磁力計校準為例，經修正后的地磁場測量矢量與理論值的夾角誤差可從3.2°降至0.15°以內。

溫度自適應補償

針對MEMS傳感器的溫度敏感性，研究人員開發出全溫域補償算法。通過在-40℃至85℃范圍內劃分20個溫度區間，建立誤差系數與溫度的三次多項式模型。實際應用中，內置溫度傳感器實時調用對應區間的補償參數，使加速度計在溫變環境下的輸出穩定性提升3倍。

三、技術落地的關鍵路徑

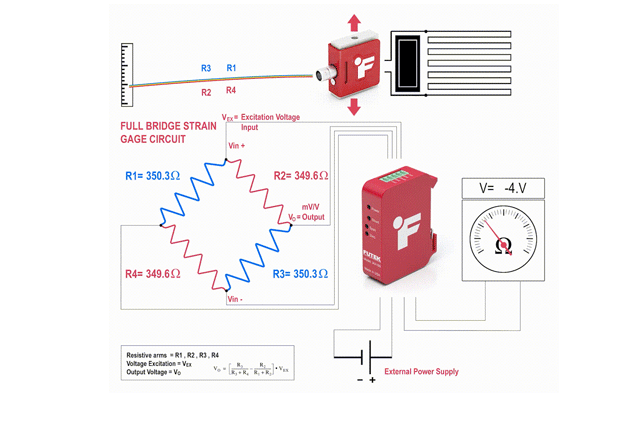

硬件系統構建

典型校準裝置包含六軸加載平臺、高精度標準傳感器（分辨率達0.01%FS）、動態數據采集系統（采樣率≥10kHz）及溫控環境箱。其中，加載平臺的定位精度需控制在±0.01mm以內，以確保多維力/矩的精確施加。

軟件算法優化

采用卡爾曼濾波與神經網絡融合的算法架構：前者實時濾除高頻噪聲，后者通過深度學習建立非線性誤差模型。測試數據顯示，該方案對動態誤差的補償效果比傳統方法提升42%，尤其在高頻振動場景中表現突出。

標準化流程制定

國際電工委員會（IEC）發布的《多維力傳感器校準規范》明確要求：校準前需進行24小時恒溫處理；加載過程中，每個測試點的保持時間不得少于30秒；最終修正矩陣需通過交叉驗證確保殘差小于0.5%FS。

常見問題解答（FAQ）

Q1：多維度校準是否適用于所有類型傳感器？

A1：主要針對六軸力傳感器、九軸慣性測量單元等具有空間矢量輸出特性的設備，單軸傳感器無需采用此技術。

Q2：校準周期如何確定？

A2：建議每運行2000小時或環境溫度變化超過50℃后進行校準，若發現數據異常波動需立即復檢。

Q3：同步校準能否消除所有誤差？

A3：可消除系統性誤差（如零偏、串?dāng)_），但無法解決傳感器本身的量程限制或突發故障導致的隨機誤差。

Q4：該技術與傳統方法成本差異？

A4：初期設備投入增加約30%，但單次校準時間從8小時縮短至2小時，長期使用成本更低。

Q5：是否需要專業人員操作？

A5：需具備傳感器原理、矩陣運算及實驗設計知識的工程師，普通技術人員可通過標準化軟件完成基礎操作。

本文總結

多維度同步校準技術通過硬件加載裝置與軟件算法的深度融合，實現了對多軸傳感器系統性誤差的精準修正。其核心價值在于突破傳統單軸校準的物理邊界，將空間矢量測量的相對誤差控制在1%以內，為機器人控制、航空航天等高精度領域提供了可靠的數據基礎。隨著智能材料與邊緣計算技術的發展，未來校準系統將向小型化、實時化方向演進，進一步推動工業物聯網的智能化升級。
